Conexionado cables de red, conector RJ-45 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AQUÍ se muestra el conexionado del cableado de red necesario para montar nuestras redes de datos para un conector RJ-45. Para un cableado PUNTO A PUNTO tenemos dos posibilidades definidas por dos normativas como indican los esquemas y para un cableado CRUZADO podemos seguir el esquema de la figura inferior que consiste en mezclar las 2 normas anteriores (en un extremo seguimos la norma 568-A y en el otro la 568-B: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Normativa 568-A
|
Normativa 568-B
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

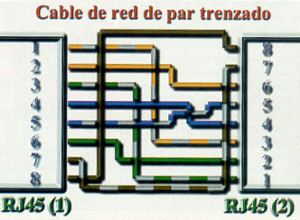

Cableado CRUZADO (ver dibujo)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Desdoblador de cable de Macho RJ45 a 2 hembras RJ-45
|
Funciones de cada cable
|
Cable consola:
conecta un PC al Router, swich .
1) T568B:
BlancoNaranja/Naranja/BlancoVerde/Azul/BlancoAzul/Verde/BlancoMarrón/Marrón
(2) T568B:
Marrón/BlancoMarrón/Verde/ BlancoAzul/Azul/BlancoVerde/Naranja/BlancoNaranjaCable de conexión cruzad
a: Conecta nodo a nodo (PC con PC, hub con hub, hub con switch)(1) T568B:
BlancoNaranja/Naranja/BlancoVerde/Azul/BlancoAzul/Verde/BlancoMarrón/MarrónPines: (1.3-2.6-3.1-4.4-5.5-6.2-7.7-8.8)
